Tutorial para los sensores de gas MQ2, MQ3, MQ7 y MQ135
Los sensores de gas de la serie MQ son sensores analógicos, por lo que son fáciles de implementar con cualquier microcontrolador.Estos sensores son electroquímicos y varían su resistencia cuando se exponen a ciertos gases. En su interior tienen un calentador que aumenta la temperatura interna, lo que permite que el sensor reaccione con los gases y cause un cambio en el valor de la resistencia. El calentador requiere un voltaje de entre 5 y 2 voltios, dependiendo del modelo. El sensor se comporta como una resistencia y necesita una resistencia de carga (RL) para cerrar el circuito, formando así un divisor de voltaje que puede ser leído por un microcontrolador:
Debido al calentamiento, es necesario esperar un tiempo de calentamiento para asegurar que la potencia sea estable y tenga las características indicadas por el fabricante en sus hojas de datos. Este tiempo puede ser entre 12 y 48 horas dependiendo del modelo.
En el mercado los sensores MQ suelen estar en módulos, lo que simplifica la parte de las conexiones y facilita su uso, sólo hay que alimentar el módulo y empezar a leer el sensor, estos módulos también tienen una salida digital que funciona internamente con un comparador y con la ayuda de un potenciómetro podemos calibrar el umbral y así interpretar la salida digital como la presencia o ausencia del gas.
La diferencia entre los diferentes tipos de sensores MQ es la sensibilidad a un cierto rango de gases, algunos gases son más sensibles que otros, pero siempre detectan más de un gas, por lo que es necesario revisar las hojas de datos para elegir el sensor adecuado para nuestra aplicación.
Los principales sensores MQ se enumeran a continuación:

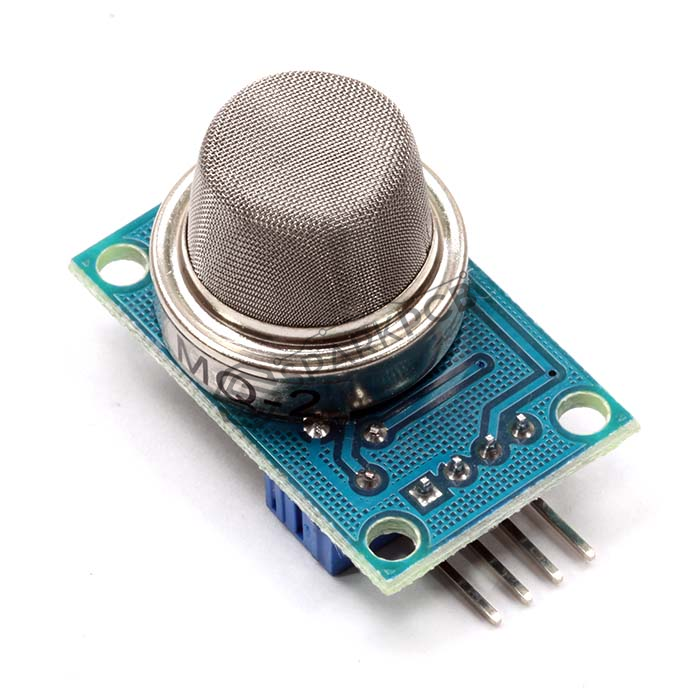

El sensor MQ-2 para gases combustibles y humo
Estos sensores son adecuados para detectar GLP, propano, metano, alcohol, hidrógeno y humo. Más sensible al GLP y al propano.
Sensor de alcohol MQ3
Es muy sensible al alcohol y menos sensible a la gasolina, también es sensible a gases como el GLP, el hexano, el CO, el CH4, pero con una sensibilidad muy baja, que puede ser descuidada si hay una baja concentración de estos gases.
El sensor de monóxido de carbono MQ7
Este sensor es muy sensible al monóxido de carbono (CO), pero también al H2.
Sensor de calidad del aire MQ135
Se utilizan en dispositivos de control de calidad del aire para edificios y oficinas, son adecuados para detectar NH3, NOx, alcohol, benceno, humo, CO2, etc.
Este último sensor es sensible en una proporción similar a los gases mencionados anteriormente, de modo que podemos determinar si el aire es limpio.
