Resumen del manómetro de tubo en u y sus aplicaciones
Descripción
Un manómetro es un instrumento para medir la presión de los líquidos (fluidos y gases) en circuitos cerrados. Miden la diferencia entre la presión real o absoluta y la presión atmosférica.
Los manómetros suelen estar llenos de mercurio, por lo que una de las unidades para medir la presión atmosférica son los milímetros de mercurio, pero a veces se utiliza agua. Los medidores de presión pueden tener una variedad de diseños.
Usado
Se utilizan en casi todos los procesos industriales:
- circuitos neumáticos e hidráulicos,
- Compresores,
- Turbinas,
- Plantas de energía,
- Compresores,
- Filtro,
- Regulador de presión, etc.
Aplicaciones

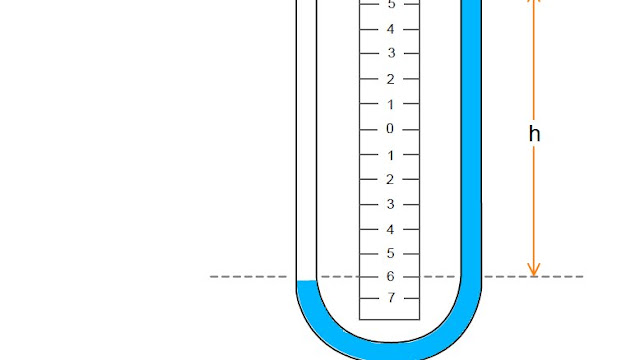

Manómetro de tubo en U
Los manómetros de tubo en U están, como su nombre indica, formados por un tubo que tiene la forma de una U. Este tipo de medidor de presión es muy común. Son muy fáciles de usar y no requieren ningún ajuste de engranajes, palancas u otras piezas. El medidor de presión consiste en un tubo en forma de U cerrado en un extremo y un líquido. El extremo cerrado del tubo tiene un vacío, mientras que el extremo abierto está unido al objeto cuya presión se va a medir. Este tipo de medidor de presión es considerado un estándar primario por el Instituto Nacional de Estándares y Tecnología.
Manómetro de tipo de pozo
Un manómetro de pozo es similar a un manómetro de tubo en U, pero tiene algunas diferencias importantes. En el extremo cerrado del manómetro hay una gran depresión de la cual el líquido sube y baja dependiendo de la presión. Esta configuración es ventajosa porque el observador no está obligado a realizar un cálculo mirando a ambos lados del tubo, como se requiere para un manómetro de tubo en U. Esto hace que sea mucho más fácil de usar.
Manómetro inclinado
Los manómetros inclinados tienen un diseño similar a los manómetros de pozo, pero el tubo principal del manómetro no es vertical, sino inclinado. Esto tiene la ventaja de que las lecturas pueden tomarse en unidades más pequeñas que con los otros modelos, lo que significa que un medidor inclinado puede proporcionar una lectura muy específica. Estos medidores pueden tener diferentes grados de inclinación.
Medidores de presión de doble tubo
Un manómetro de doble tubo es un indicador de presión diseñado para indicar presiones muy altas. La alta presión significa que se requiere un tubo indicador más largo, lo cual es muy incómodo para la persona que lee el indicador. Un medidor de doble tubo resuelve este problema al tener dos tubos de medición de presión, un medidor de receso estándar y un medidor de receso donde el receso está en la pantalla de 100 pulgadas del tubo indicador.
Tipos
Hay diferentes tipos de medidores de presión que podemos identificar:
1 - Los que equilibran la presión desconocida con otra presión conocida, este tipo incluye el manómetro de cristal en U.
2 - Aquellos en los que la presión desconocida actúa sobre un material elástico que genera el movimiento con el que se mide la presión, este tipo incluye el medidor de Bourdon, el medidor de pistón, el medidor de diafragma, etc.
3.- Manómetros digitales controlados por un microprocesador que garantiza una alta precisión y fiabilidad. Una pantalla marca directamente la presión del líquido en la pantalla.
